CNP TD100-48G/2SWHCJ - циркуляционный насос с сухим ротором (ЦНП)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о циркуляционном насосе CNP TD100-48G/2SWHCJ
Циркуляционный насос CNP TD100-48G/2SWHCJ предназначен для систем отопления и инженерных контуров среднего и повышенного напора. Это вертикальный одноступенчатый насос с сухим ротором и компоновкой in-line: всасывающий и напорный патрубки расположены соосно на одной высоте. Такое исполнение удобно для котельных, центральных тепловых пунктов, насосных станций, контуров технологического охлаждения, вентиляции и кондиционирования, горячего и холодного водоснабжения.
Модель серии TD100 имеет фланцевое присоединение DN100. Корпус и рабочее колесо из чугуна рассчитаны на рабочее давление до 12 бар и температуру среды от -15 до +110 °C. Номинальный расход 100 м³/ч, номинальный напор 48 м, максимальный напор 51,2 м, максимальная производительность 130 м³/ч. Мощность электродвигателя 22 кВт, питание 3x380 В, 50 Гц, частота вращения вала 2900 об/мин. Степень защиты IP55, класс изоляции F, класс энергоэффективности IE2. Масса насоса 273 кг.
Сухой ротор делает агрегат менее чувствительным к включениям в перекачиваемой среде. Конструкция позволяет снимать насос с трубопровода для обслуживания без полной разборки системы. Требуемые условия эксплуатации: pH жидкости 4 - 9, температура окружающей среды до +40 °C, высота расположения не более 1000 м над уровнем моря. Перекачивает чистые, маловязкие, неагрессивные и взрывобезопасные жидкости без твёрдых и длинноволокнистых включений.
Ключевые особенности TD100-48G/2SWHCJ
- Тип: Вертикальный одноступенчатый циркуляционный насос in-line с сухим ротором.
- Назначение: Отопление, контуры циркуляции и перекачки в инженерных системах.
- Производитель: CNP.
- Серия: TD100.
- Артикул производителя: TD100-48G/2SWHCJ.
- Подключение: Фланцевое, DN100.
- Материал корпуса и колеса: Чугун.
- Электропитание: 3x380 В, 50 Гц.
- Мощность: 22 кВт.
- Производительность: Номинальная 100 м³/ч, максимальная 130 м³/ч.
- Напор: Номинальный 48 м, максимальный 51,2 м.
- Температура среды: От -15 до +110 °C.
- Защита двигателя: IP55.
- Класс изоляции: F.
- Класс энергоэффективности: IE2.
- Масса: 273 кг.
Применение
Насос используют в системах отопления и циркуляции теплоносителя, в котельных, центральных тепловых пунктах, подкачивающих насосных станциях и контурах технологического охлаждения. Подходит для инженерных сетей вентиляции и кондиционирования, включая чиллер-фанкойл, и для систем горячего и холодного водоснабжения. Конструкция in-line упрощает включение в трубопровод благодаря расположению патрубков на одной оси и одинаковой высоте, удобна при монтаже в стационарных системах с компактным размещением и доступом к обслуживанию. Модель рассчитана на чистые и химически нейтральные жидкости без твёрдых и длинноволокнистых включений, подходит для длительной эксплуатации в тепловых и промышленных контурах при соблюдении условий по температуре, давлению и составу среды.
Технические характеристики TD100-48G/2SWHCJ
Гарантия и срок службы
- Гарантия производителя
- 24, Мес
Идентификаторы
- Артикул
- 930060507
- Артикул производителя
- TD100-48G/2SWHCJ
- Производитель
- CNP

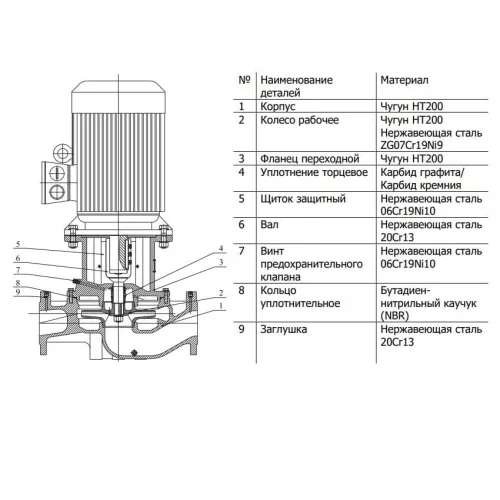

Материалы и состав
- Материал вала
- Нержавеющая сталь
- Материал корпуса
- Чугун
- Материал корпуса насоса
- Чугун
- Материал рабочего колеса
- Чугун
- Уплотнение
- Карбид графита - карбид кремния

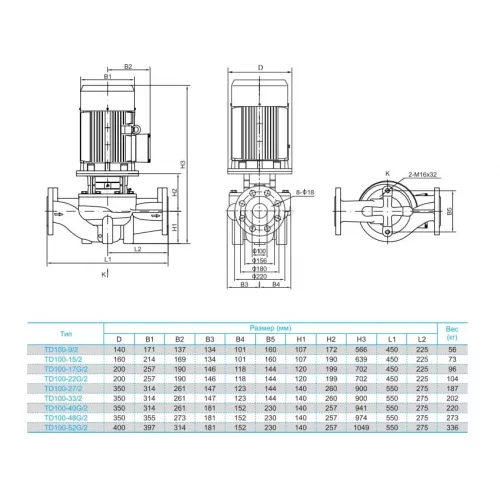

Монтаж и установка
- Ду
- 100
- Монтажная длина
- 550 мм
- Присоединительные патрубки
- DN100 фланец
- Ру, кгс/см2
- 12
- Тип присоединения
- Фланцевое
- Трубное присоединение
- DN100 фланец (4")
Назначение и классификация
- Вид
- С сухим ротором
- Исполнение
- Одинарный
- Модель
- Циркуляционный насос с сухим ротором CNP TD100
- Назначение
- Отопление
- Серия
- TD100
- Тип
- Ин-лайн
- Тип насоса
- Центробежный одноступенчатый
- Тип товара
- Циркуляционный насос с сухим ротором
Питание
- Двигатель
- Трехфазный
- Мощность двигателя P2
- 22000 Вт
- Мощность электродвигателя, кВт
- 22
- Напряжение питания
- 380±10%, В
- Напряжение, В
- 380
Размеры и физические параметры
- Вес
- 273 кг
- Масса, кг
- 273
Сертификация и стандарты
- Класс защиты
- IP55
- Класс изоляции
- F
- Класс энергоэффективности
- IE2
- Страна бренда
- Китай
- Страна производства
- КНР
Условия эксплуатации
- Максимальная температура рабочей среды, °C
- 110
- Максимальное рабочее давление
- 12 атм
- Температура жидкости
- -15...+110°С
- Температура окружающей среды
- +1…+40°С
- Уровень pH
- 4...9
Функции и технологии
- Количество скоростей
- 1
- Макс. частота вращения двигателя
- 2900 об/мин
- Максимальная производительность
- 130 м³/ч
- Максимальный напор
- 51,2 м
- Номинальная производительность
- 100 м³/ч
- Номинальный напор
- 48 м
- Номинальный напор Hnom, м
- 48
- Номинальный расход Qnom, м.куб./ч
- 100
- Тип рабочего колеса
- Центробежный
- Уровень шума
- 66 дБ
- Частота вращения вала
- 2900
- Частотный преобразователь
- Комплектация по запросу
